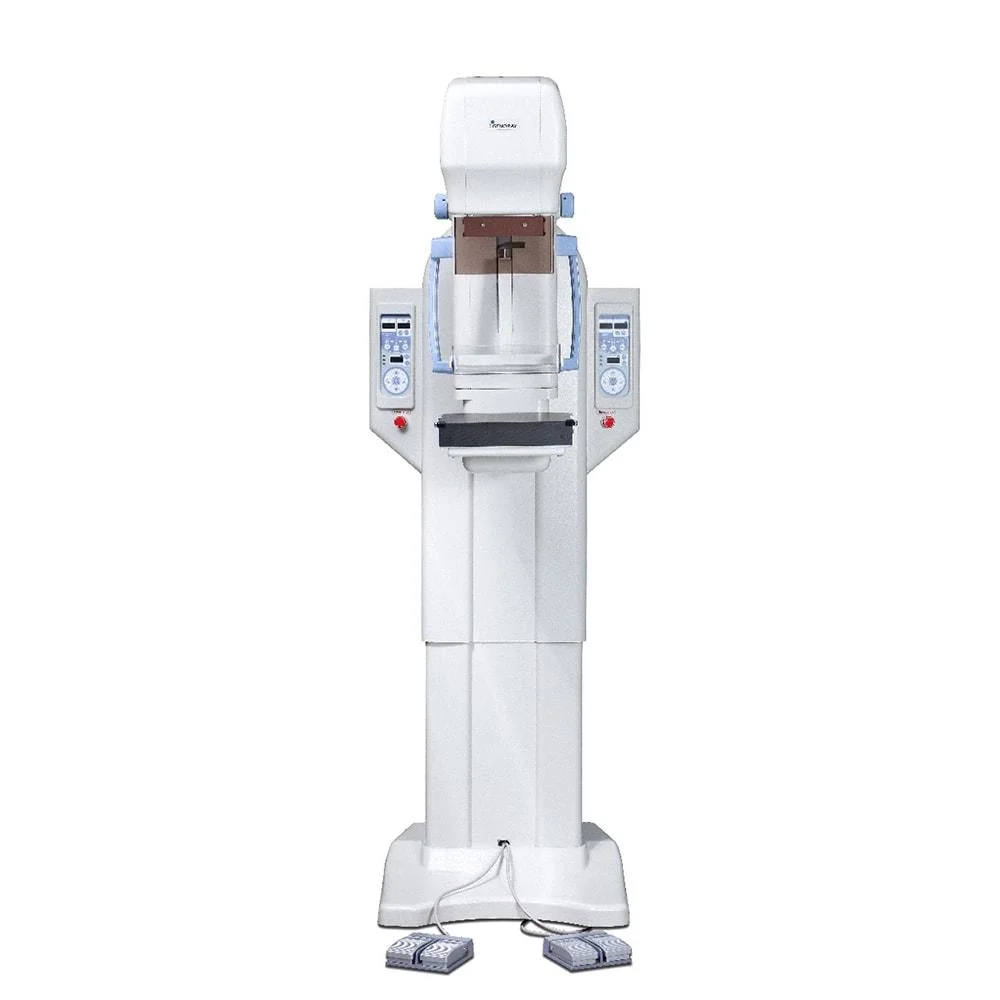

Маммографическая система MX-600

Маммографическая система MX-600 разработана с учетом новейших технологических особенностей. Панель управления содержит полный набор клавиш: индикатор угла наклона штатива, цифровой индикатор высоты, а также толщины тканей. Перемещение во всех направлениях моторизованы и не требуют усилий, а управление чрезвычайно удобно.

Современная маммографическая система  MX-600 предназначенная для исследования молочных желез у женщин в стандартных и косых проекциях. Обеспечивает непревзойденное качество изображения и имеет легкие в управлении функции.

Микропроцессорный автоматический контроль экспозиции (АЕС)

Стандартная автоматическая система позиционирования (ASP)

Система контроля компрессии MICOM

Автоматическое снятие компрессии после экспозиции

Высокое качество двухфокусной системы

 Особенности:

Рентгеновский генератор, оснащенный высокочастотной инверторной системой, обеспечивает высокий уровень выходного сигнала,  высокую производительность системы и стабильное излучение;

В увеличительной рентгенографии (х1.5, х1.8) используется микрофокусная рентгеновская трубка, способствующая повышенной точности диагностирования;

Определяются толщина и плотность сдавленной молочной железы, автоматически устанавливается оптимальное напряжение рентгеновской трубки;

Можно отрегулировать положение датчика системы автоматического контроля экспозиции (3 положения). Это позволяет установить оптимальную позицию для датчика системы автоматического контроля экспозиции соответственно направлению проекции;

Существует возможность выбора между большим и маленьким размером датчика системы автоматического контроля экспозиции в соответствии с величиной молочной железы;

Возможность регулирования позиции датчика системы автоматического контроля экспозиции в соответствии с углом вращения рычага-С (направление проекции).







Преимущества:

Микропроцессорный автоматический контроль  экспозиции (АЕС)

Дает возможность делать высококачественные снимки независимо от типа пленки и экранов. Так же служит для оптимизации контрастности и для распознавания характеристик молочной железы. Современный тип функции АЕС позволяет автоматически регулировать напряжение на аноде (Авто-кВ).

Стандартная автоматическая система позиционирования (ASP)

Функция ASP облегчает работу на приборе, так как дает возможность быстрой и последовательной установки с индивидуальными характеристиками следующих позиций: правая прямая (RCC), левая прямая (LCC), правая косая (RMLO), левая косая (LMLO).

Чувствительная система компрессии

Компрессия осуществляется с программируемым уровнем силы сжатия (до 20кг). Система MICOM разработана для уменьшения дискомфорта во время исследований. Степень компрессии постоянно контролируется компьютером. Автоматическая декомпрессия снимает давление сразу после снимка.

Компрессионная подушка для биопсии с 1 отверстием (опция)



Технические характеристики:

-Тип-Высокочастотный инвертер

-Радиографические данные

-Большая фокусная точка 22-39кВ, 2-650 mAs, 100mA

-Малая фокусная точка 22-35кВ, 2-100 mAs, 30mA

 Контроллер

-Тип-Микропроцессорный контроль,Цифровой дисплей

-Режимы-Ручной и моторный (максимум 20 кг) контроль экспозиции (АЕС) автоматический, полуавтоматический, ручной

-Плотность-19 ступеней плотности

-Установка вольтажа-22-39 кВ

-Детектор-Диодный

 Рентгеновская  трубка

-Тип-Бериллиевый корпус, Молибденовая трубка с вращающимся анодом

-Размер фокусного пятна-0,1/0,3 мм

-Вращающийся анод-300 кТЕ

-Угол прицеливания-15 градусов

-Фильтрация-0,63 Be (Берилии)

Фильтр

-Типы фильтров

0.03 мм Молибденовый фильтр

0,5 мм Алюминиевый фильтр

-Метод включения-Автоматическое включение при установке напряжения

-Радиографический стенд-С-дуга

-Вертикально  730-1330мм

-Поворот вправо 90˚, влево 90˚

Компрессия-Ручной и электрический (Micom контролируемая компрессия

Автоматическое или ручное освобождение

-SID-фиксированная дистанция 600 мм



Вертикальный стенд

-Размер кассеты-18х24 см (стандатр) 24х30 (опция)

Модулятор-Совершающий возвратно-поступательное движение

4:1,36 линий

Требования к источнику питания

-Напряжение сети-1 фаза, АС 220В +/- 10%

-Потребляемая мощность-5 кВА за 5сек.





-Потребляемая мощность в режиме ожидания-0,8 кВА

-Максимальный линейный ток-26 А

Технические характеристики высоковольтного кабеля

-Номинальное напряжение-60 кВ постоянного тока

-Испытательное напряжение изоляции-90 кВ постоянного тока/10 мин

-Номинальный ток в проводник-31 А

-Вес-180кг/км

Требования к эксплуатации

-Диапазон температур-От  15 ˚ до 40 ˚

-Относительная влажность -От 30% до 75%

-Атмосферное давление от 70 кПа до 106 кПа

-Газовая среда-Работать только в рентгеновской комнате,

избегать контакта с горючими газами

Требования к хранению

-Диапазон температур-от  25 ˚ до 60 ˚

-Относительная влажность-без образования конденсата, предназначено для хранения в помещении.

От 10% до 95%

-Атмосферное давление-от 70 кПа до 106 кПа
